Chaînages

Trois types de chaînagessontàconsidérer :

Chaînages horizontaux Chaînage verticaux Chaînages inclinés

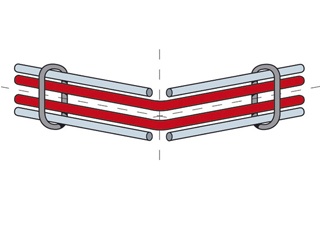

Obligatoires (en béton armé, continu et fermé) :
- au niveau du plancher bas du rez-de-chaussée ou du dallage ;
- à chaque étage au niveau
des planchers ;
- au niveau des murs de combles dont la hauteur est supérieure à 60 cm ;
- en couronnement des murs libres en tête.

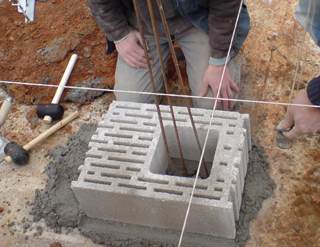

Obligatoires pour les murs porteurs en maçonnerie (hors pierres naturelles) :
- dans les angles saillants et rentrant des maçonneries ;
- de part et d’autre des joints de fractionnement du bâtiment.

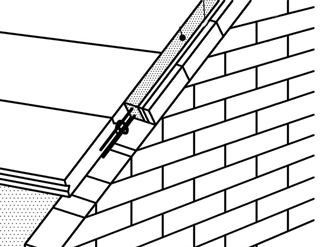

Obligatoires dès que la hauteur sous pointe
de pignon est supérieure à 1,5 m.
Ceinturent les façades et les relient au droit de chaque refend Réalisés de préférence avec des blocs d'angle Peuvent être en béton armé, en éléments préfabriqués en béton ou en béton cellulaire armé
Section minimale des armatures : 1,5 cm2 en Fe E 500 (2 HA 10)
Liaison entre les différents chaînages par des recouvrements de 50 fois le diamètre
