Voiles en béton armé Armatures verticales ,horizontales et transversales


Voiles en béton armé Armatures verticales ,horizontales et transversales
Voiles e n béton armé Armatures verticales ,horizontales et transversales
Voiles e n béton armé Armatures verticales ,horizontales et transversales
 *** Armatures verticales
 ** Pourcentages m in imal et maximal
Il convient que la section d'armatures verticales soit compnse entre
A(s, vmin) et A(s, vmax) .
Les valeurs de A(s, vmin ) et A(s, vmax) peuvent être fournies par l'Annexe nationale.
Les valeurs à utiliser sont :
A(s,vmin) = 0,002Ac sauf pour les bâtiments
A(s,vmax) = 0,04Ac (hors zones de recouvrement)
Lorsque le calcul conduit à prévoir l'aire minimale, il convient de la répartir par moitié sur chaque face.
Pour les bâtiments, la valeur à utiliser pour tout voile armé, ou toute bande d'un voile armé, est la suivante :
Voiles e n béton armé Armatures verticales ,horizontales et transversales

* N(Ed) est la valeur de calcul de l'effort normal agissant sur ce voile ou
cette bande de voile ;
* N(Rd,6) est la valeur de calcul de l'effort normal résistant de ce voile ou de cette bande de voile, calculé comme un voile armé (Section 6 de l'EN 1 992- 1 - 1 ) ;
Voiles e n béton armé Armatures verticales ,horizontales et transversales

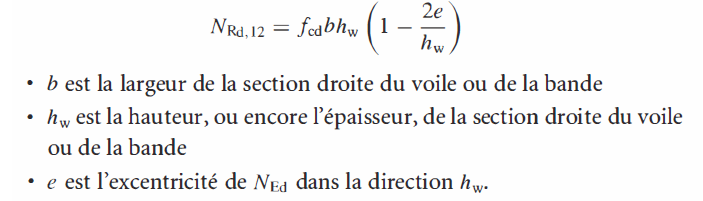

N(Rd, 12) est la valeur de calcul de l'effort normal résistant de ce voile ou de cette bande de voile, calculé comme un voile non armé (Section 12 de l'EN 1 992- 1 - 1 )
Voiles e n béton armé Armatures verticales ,horizontales et transversales
** Espacement
Il convient de limiter la distance entre deux barres verticales adjacentes à 3 fois l'épaisseur du voile et 400 m.
 *** Armatures horizontales a la page suivante Appuyez sur le numéro 2

 Continuer l'article à la page suivante

*** Armatures horizontales
** Pourcentage
Il convient de prévoir des armatures horizontales parallèles aux parements du voile (et aux bords libres) sur chaque face. Il convient que la section de ces armatures ne soit pas inférieure à A(s,hmin)·
Voiles e n béton armé Armatures verticales ,horizontales et transversales
** Espacement
Il convient de limiter à 400 mm l'espacement entre barres horizontales.
*** Armatures transversales
Dans toute partie de voile où la section totale des armatures verticales est supérieure à 0, 02Ac , il convient de prévoir des armatures transversales conformément aux exigences prévues pour les poteaux.

La plus grande dimension visée pour l'application de la réduction de l'espacement maximal n'a pas à être prise supérieure à 4 fois l'épaisseur du voile.
Lorsque les armatures verticales sont en premier lit, il convient également de prévoir au moins 4 armatures transversales en forme de cadre ou d'étrier par m2 de surface de voile.
Il n'est pas nécessaire de prévoir des armatures transversales lorsque des treillis soudés ou des barres de diamètre Ø ≤ 16 mm sont employés avec un enrobage de béton supérieur à 2 Ø .
