Ancrage par scel lement d'une armature
Les barres ou treillis soudés doivent être ancrés de manière à assurer une bonne transmission des forces d'adhérence au béton, en évitant toute fissuration
longitudinale ainsi que tout éclatement du béton. Un ferraillage transversal est à prévoir si nécessaire.
Les coudes et les crochets ne contribuent pas à l'ancrage des barres comprimées.
Règles générales
*** Longueur d'ancrage de référence
En admettant une contrainte d'adhérence constante et égale f(bd) la longueur d'ancrage de référence L(b,rqd) nécessaire pour ancrer
Les barres ou treillis soudés doivent être ancrés de manière à assurer une bonne transmission des forces d'adhérence au béton, en évitant toute fissuration
Les coudes et les crochets ne contribuent pas à l'ancrage des barres comprimées.
Règles générales
*** Longueur d'ancrage de référence
En admettant une contrainte d'adhérence constante et égale f(bd) la longueur d'ancrage de référence L(b,rqd) nécessaire pour ancrer
l'effort Ascrsd d'une barre droite est :
ර(sd) étant la contrainte de calcul de la barre dans la section à partir de la quelle on mesure l'ancrage.
Dans le cas de barres pliées, il convient de distinguer la longueur d'ancrage de calcul ebd' mesurée le long de l'axe de la barre, et la longueur d'ancrage de référence L(b).
*** Longueur minimale d'ancrage : la page suivant
Dans le cas de barres pliées, il convient de distinguer la longueur d'ancrage de calcul ebd' mesurée le long de l'axe de la barre, et la longueur d'ancrage de référence L(b).
*** Longueur minimale d'ancrage : la page suivant
*** Longueur minimale d'ancrage
La longueur minimale d'ancrage L(b,min) en l'absence de tout autre limitation vaut :
*** Enrobage minimal d'une barre
Cette notion caractérise les conditions effectives d'enrobage d'une barre au sens large, qui conditionnent la mise en jeu des forces d'adhérence.
La longueur minimale d'ancrage L(b,min) en l'absence de tout autre limitation vaut :
Cette notion caractérise les conditions effectives d'enrobage d'une barre au sens large, qui conditionnent la mise en jeu des forces d'adhérence.

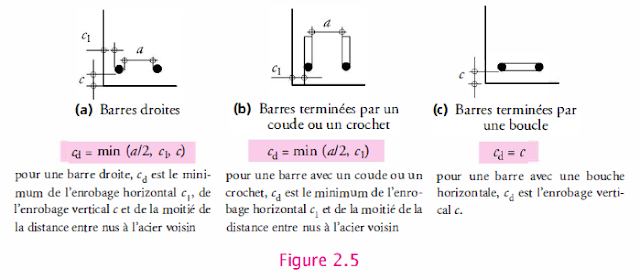

L'enrobage minimal cd d'une barre est défini de la façon suivante (figure 2.5) :
*** Longueur d'ancrage équivalente
** Ancrage par courbure
Par simplification, on considère que l'ancrage par courbure des barres tendues avec un pliage supérieur à 90° est assuré moyennant
** Ancrage par courbure
Par simplification, on considère que l'ancrage par courbure des barres tendues avec un pliage supérieur à 90° est assuré moyennant
une longueur d'ancrage équivalente qui peut être prise égale à :
L'Eurocode distingue le coude normal dont le pliage est compris entre 90° et 1 50° et le crochet dont le pliage est supérieur à 150°.
** Ancrage avec barre transversale soudée
Par simplification, on considère que l'ancrage avec une barre transversale soudée, de diamètre (diamètre )t ≥ 0,6(diamètre ) , à une distance supérieure ou égale à 50 de la section d'origine de l'ancrage, est assuré moyennant une longueur d'ancrage équivalente qui peut être prise égale à :
** Ancrage avec barre transversale soudée
Par simplification, on considère que l'ancrage avec une barre transversale soudée, de diamètre (diamètre )t ≥ 0,6(diamètre ) , à une distance supérieure ou égale à 50 de la section d'origine de l'ancrage, est assuré moyennant une longueur d'ancrage équivalente qui peut être prise égale à :
