Comment fabrication d'une poutre beton arme
1) Le coffrage de la poutre
Le coffrage de la poutre peut se faire avec de multiples matériaux. Ici, en l'occurrence, le coffrage extérieur est en bois et le coffrage...
Le coffrage de la poutre peut se faire avec de multiples matériaux. Ici, en l'occurrence, le coffrage extérieur est en bois et le coffrage intérieur en polystyrène. En effet cette poutre avait pour but de supporter une charge de 75 kN en étant la plus légère possible!! Ce travail a été demandé à des étudiants en génie civil et infrastructures à Grenoble. Les dimensions maximum pouvant être utilisées étaient de 2,7m*0.15m *0.30m, ils ont utilisé 2,7m*0.11m*0.30m
Coffrage extérieur
Dans notre cas, le moment résultant au niveau de l'axe neutre au milieu de la poutre est nul. Dès lors, il est possible d'enlever de la matière inutile
2) Le ferraillage de la poutre Beton Arme
Le ferraillage résulte des calculs de section des aciers. Il dépend donc de la forme de la poutre et de la résistance qu'on veut obtenir....

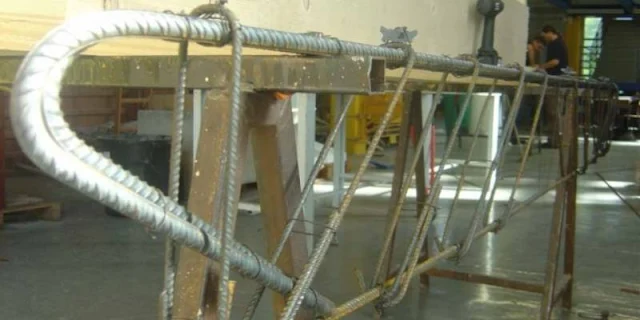

Le ferraillage résulte des calculs de section des aciers. Il dépend donc de la forme de la poutre et de la résistance qu'on veut obtenir.
On constate que les armatures sont a 45°, perpendiculaires aux fissures du béton lors de la charge. Ce procédé permet de reprendre plus d'effort!!
Bien évidemment, ici le ferraillage est inversé!!! Il sera mis en place de façon à avoir les aciers longitudinaux dans la fibre tendue de la poutre, à savoir la partie basse de la poutre
3) Le coulage de la poutre en béton armé
Le coulage est la phase finale du travail de réalisation d'une poutre en béton armé. Cependant, il faut faire très attention à la formulation du...

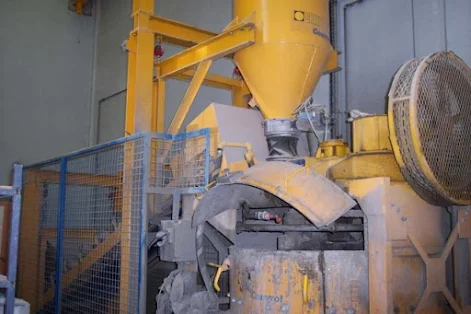

Le coulage est la phase finale du travail de réalisation d'une poutre en béton armé. Cependant, il faut faire très attention à la formulation du béton!!!!! Elle joue un rôle décisif dans la résistance de la poutre. Le béton doit être bien dosé: sable, gravier, ciment, eau sont différemment dosés selon la masse de la poutre ainsi que sa résistance finale. La formulation du béton se trouve dans beaucoup de livres de Génie Civil.
Pendant la préparation du béton, il faut penser à mouiller la poutre pour que le béton adhère aux endroits difficile.
En coulant le béton penser à le vibrer, mais pas trop sinon toute l'eau remonte
4) Test de résistance de la poutre béton armé
Le test de résistance se fait grâce à un vérin pneumatique appuyant sur la poutre posée sur 2 appuis. La poutre est munie de capteurs...
Le test de résistance se fait grâce à un vérin pneumatique appuyant sur la poutre posée sur 2 appuis.
La poutre est munie de capteurs mesurant la flèche à plusieurs endroits.
Cette flèche varie en fonction de la charge, on reproduit ainsi en temps réel un graphique reliant contrainte/déformation. Cela permet d'anticiper sur la rupture de la poutre!
